CAD-Integration
Das Modul „CAD-Integration‟ von Babtec
In vielen Fertigungsunternehmen sind Computer-Aided Design-Anwendungen (kurz CAD) Standard. Die CAD-Software hilft dabei, Produkte zu entwerfen und ihr Verhalten in den verschiedensten Anwendungssituationen zu simulieren. Mit unserer Softwarelösung stempeln Sie die Zeichnungsmaße automatisch und nutzen die daraus resultierenden Daten zeitökonomisch und -effizient für die Qualitätsverbesserung der entstehenden Produkte.
Aufwandsminimierung
durch automatische Erkennung Ihrer Zeichnungsmaße
Aktualität
dank des geführten Zeichnungsmaßvergleichs
Übergreifende Nutzung
Ihrer CAD-Zeichnungen für Qualitätsprüfungen

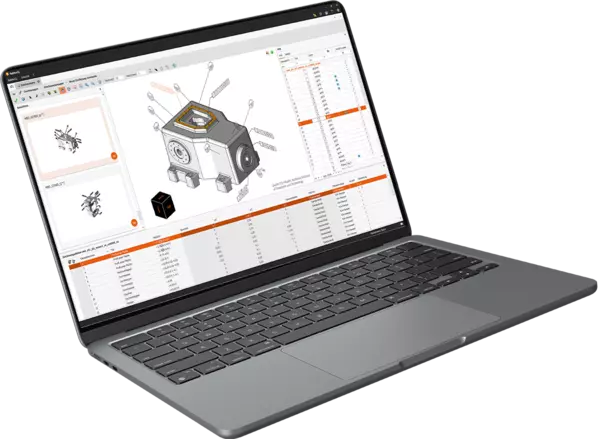

Mehr Effizienz durch 3D-CAD-Modelle
Quelle 3D-Modell: National Institute of Standards and Technology

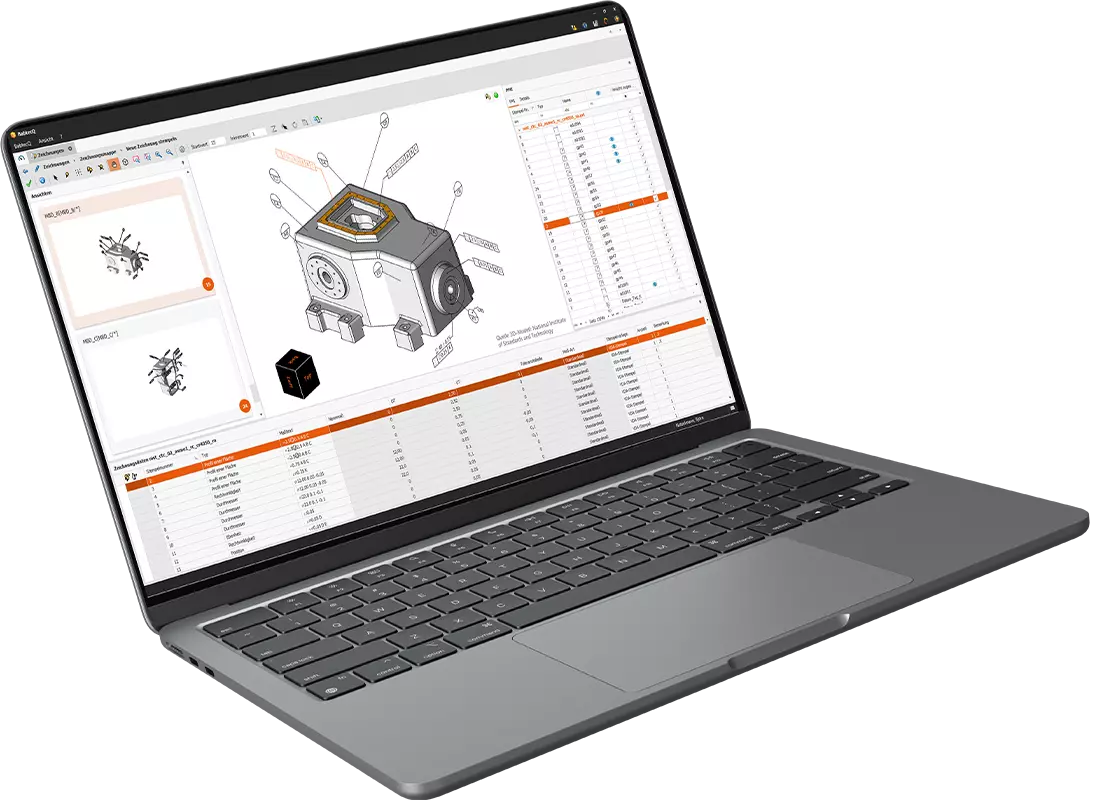

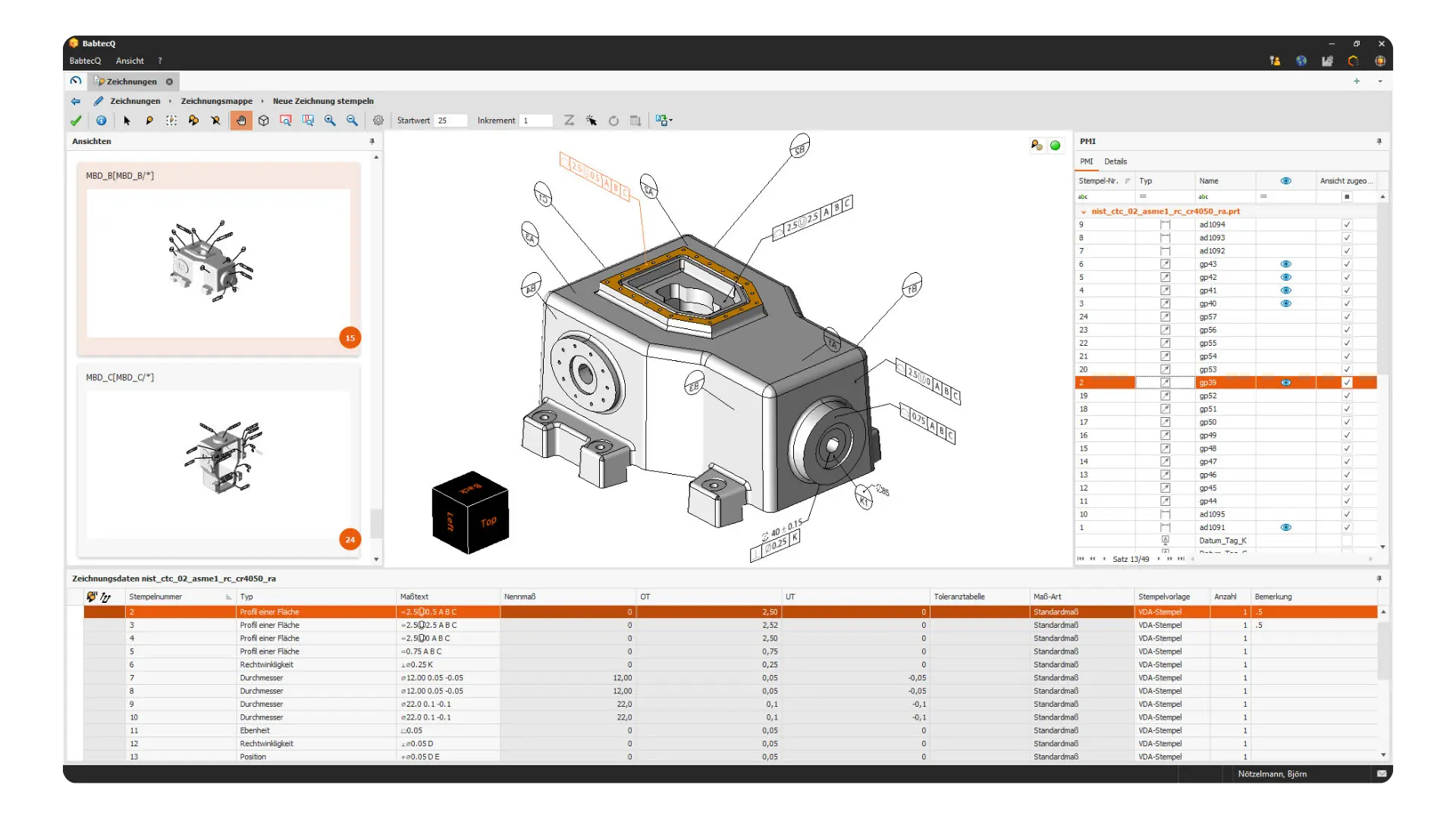

Steigern Sie die Effektivität Ihres Qualitätsmanagements, indem Sie neben zweidimensionalen Zeichnungen auch 3D-CAD-Modelle direkt in der Babtec-Software verwenden. Damit sparen Sie sich das zeitaufwendige Ableiten von 2D-Zeichnungen aus Ihren 3D-Modellen. Beim Import werden weiterführende Produktspezifikationen in Form von Produkt Manufacturing Information (PMI) direkt erkannt und verarbeitet. Die gewonnenen Zeichnungsmaße können ohne Medienbrüche weiteren Modulen der Babtec-Software, zum Beispiel im Rahmen einer FMEA oder Erstbemusterung, bereitgestellt werden.
Prüfmerkmale aus CAD-Zeichnungen erstellen
Zeichnungsinformationen sind wesentliche Bestandteile von Qualitätsprüfungen: Mit unserer CAD-Integration konvertieren Sie auf Knopfdruck Produktmerkmale und Maße aus CAD-Zeichnungen in qualitätsrelevante Prüfmerkmale für die Prüfplanung. Liegen die Zeichnungen in einem standardisierten CAD-Austauschformat vor (2D DXF-, DWG-Format), können Prüfmerkmale mit Merkmalsbezeichnung, Zeichnungsmaß sowie der oberen und unteren Sollgrenze direkt aus den Zeichnungsdaten generiert werden. Unsere automatische Zeichnungsmaßerkennung analysiert darüber hinaus jede in einer PDF-Datei enthaltene Textinformation, die Sie auch mithilfe eines PDF-Readers markieren könnten. Auf diese Weise werden Bemaßungstexte sicher erkannt und als verarbeitbare Zeichnungsmaße aufbereitet – und das ohne zusätzliche OCR-Software.
CAD-Zeichnungsstände vergleichen

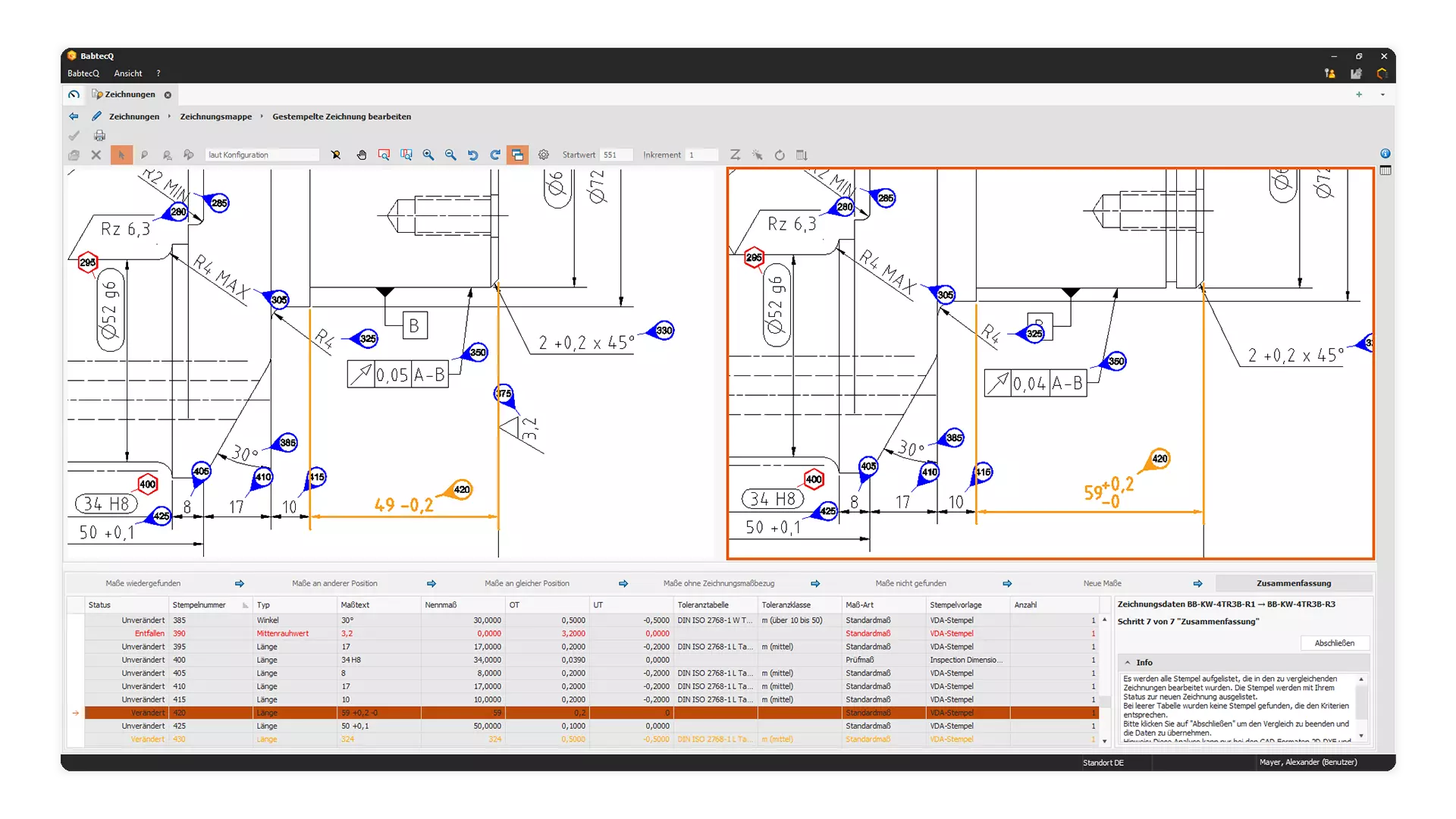

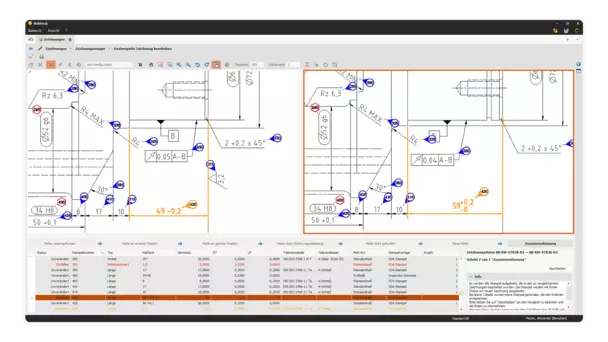

Mit der Funktion „Zeichnungsmaßvergleich“ steht ein Assistent zur Verfügung, welcher eine Gegenüberstellung unterschiedlicher CAD-Zeichnungsstände ermöglicht. Dabei führt er Sie durch 7 Steps, in denen Sie unveränderte, verschobene, geänderte, entfallene und hinzugekommene Maße bearbeiten können. In jedem Step stehen Informationen zur Verfügung, die erklären, was in diesem Step passiert und wie die zur Verfügung stehenden Werkzeuge funktionieren. Da der Assistent Sie in allen Schritten beim Vergleich unterstützt, erhalten Sie mit wenigen Klicks ein optimales Vergleichsergebnis.
Ihre Vorteile im Überblick
- Mit der CAD-Integration digitalisierte Zeichnungsmaße automatisch erkennen, verwalten und anderen Modulen zur Verfügung stellen
- Schnelle und einfache Verarbeitung von 3D-Modellen inklusive Product Manufacturing Information (PMI)
- Integrierter CAD-Viewer für die interaktive Verwendung von CAD-Zeichnungen in anderen Modulen
- Nutzung eines Import-Assistenten für die einfache Erzeugung von Prüfmerkmalen in Prüfplänen auf Basis der Zeichnungsmaße
- Geführter Vergleich von CAD-Zeichnungen zur Aktualisierung der Zeichnungsmaße anhand eines Assistenten
- Unterstützung zahlreicher Standardformate (2D: DXF-, DWG-, PDF- und gängige Grafikformate / 3D: Dateiformate gängiger CAD-Software, wie STEP oder PDF sowie herstellerspezifische Formate, u. a. von Siemens, Dassault Systems und PTC)
Weitere Informationen finden Sie im Produktblatt zur CAD-Integration im Downloadbereich.
Sie bevorzugen einen kleinen Einblick?
Dann sehen Sie sich gerne unseren Webcast zum Thema „CAD-Integration“ an! Sie erhalten erste Informationen von unseren Qualitätsexperten Lars van Straelen und Daniel von Sondern.
Verfolgen Sie, wie die beiden Ihre eigenen Zeichnungsmappen anlegen und Layouts festlegen, ihre Zeichnungen effektiv stempeln und einen Fertigungsprüfplan erstellen.
Weitere Webcasts finden Sie auf unserem YouTube-Kanal.
